Reifenfüllmessgeräte made in Germany
Reifendruck exakt prüfen und direkt befüllen – zuverlässig für Werkstatt, Industrie und Alltag.
SCROLL
Luftdruck exakt einstellen
Reifenfüllmessgeräte von Flaig Präzision verbinden präzise Reifendruckmessung mit kontrolliertem Befüllen – ideal für Anwendungen, bei denen es auf Genauigkeit und Effizienz ankommt. Ob zuhause, in der Werkstatt, an der Tankstelle, für den Fuhrpark oder in der Industrie: Sowohl analoge als auch digitale Manometer ermöglichen eine exakte Druckanzeige auch unter anspruchsvollen Bedingungen. Der drehbar gelagerte Füllschlauch und die komfortable Hebelfunktion machen das Prüfen, Ablassen und Füllen besonders einfach. Engmaschigen Fertigungskontrollen auf Funktion und Dichtigkeit garantieren absolute Zuverlässigkeit.
Technische Daten
Die Druckfüllgeräte werden jeweils mit einem Anschluss ausgeliefert. Zusätzliche Anschlussvarianten für unterschiedliche Ventile und Druckbereiche können flexibel ergänzt werden.
Gerne erstellen wir für jedes Gerät einen Kalibrierschein und bieten Ihnen auch nach Ablauf eine fachgerechte erneute Kalibrierung an.
Besonderheiten
- Robuste Ausführung mit ergonomischem Design und bequemer Handhabung durch Einhandbedienung mit 3-facher Hebelfunktion.
- Hebelfunktion: prüfen – ablassen – füllen
- drehbar gelagerter Füllschlauch
- Absolute Zuverlässigkeit durch strenge Fertigungskontrollen auf Funktion und Dichtigkeit.
Druckbereich
- 0–2,5 bar (0–37 psi) 100 Ø
- 0–4,0 bar (0–57 psi) 100 Ø
- 0–10 bar (0–140 psi) 63 Ø
- 0–12 bar (0–170 psi) 80 Ø
- 0–16 bar (0–230 psi) 80 Ø
- 0–25 bar (0–360 psi) 80 Ø nachtleuchtend
- 0–40 bar (0–580 psi) 80 Ø nachtleuchtend
Anschlüsse

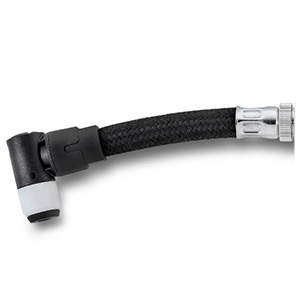

- Momentstecker
- Clip-on chuck
- für Reifenventile VG8–VG12
- Hebelstecker
- für Reifenventile VG8–VG12
- Tankstellenstecker
- für Zwillingsreifen VG8
- Patentanschluss
- für Drücke über 12 bar VG8–VG12
- Schraubanschluss
- für Drücke über 25 bar VG8–VG12
- Eichzulassung
- Calibration approval
- D94 18.08.01 Eichung 2 Jahre gültig
- D94 18.08.01 calibration valid for 2 years
der Passende
Anschluss!
Bei jedem Druckmessgerät kann der Anschluss ganz einfach und jederzeit ausgetauscht werden. Auf Wunsch erhalten Sie individuelle Spezialanschlüsse für jedes Reifenventil.
RFM-KMN-8 VG8 Momentstecker, Schlauchhülle 6mm
RFM-KMN-12 VG12 Momentstecker, Schlauchhülle 8mm
RFM-621-8.6 VG8 Hebelstecker, Schlauchhülle 6 mm
RFM-621-8.8 VG8 Hebelstecker, Schlauchhülle 8 mm
RFM-621-12.6 VG12 Hebelstecker, Schlauchhülle 6 mm
RFM-621-12.8 VG12 Hebelstecker, Schlauchhülle 8 mm
RFM-DMN Tankstellenstecker gerade, Schlauchhülle 6 mm
RFM-DMN-G Tankstellenstecker gerade, Schlauchhülle 6 mm
RFM-5265 VG8 Patentanschluss 1/4 IG
RFM-4660 VG12 Patentanschluss 1/4 IG
54 14-02-30 Schraubanschluss VG8
54 14-09-01.00 Schraubanschluss VG12
RFM-KMN-8 Momentstecker mit Schlauchhülle 6mm
Hochleistungsreifenfüllmessgeräte für Rennsport (nicht eichfähig)
Manometer 100 Ø
| Bestellnummer | Ausführung |
|---|---|
| RFM900RF100-2,5 | 0–2,5 bar (0–37 psi) Momentstecker |
| RFM910RF100-2,5 | 0–2,5 bar (0–37 psi) Hebelstecker VG8 |
| RFM920RF100-2,5 | 0–2,5 bar (0–37 psi) Tankstellenstecker |
| RL-RF100-2,5-K | 0–2,5 bar (0–37 psi) Manometer* |
| RFM900RF100-4,0 | 0–4,0 bar (0–57 psi) Momentstecker |
| RFM910RF100-4,0 | 0–4,0 bar (0–57 psi) Hebelstecker VG8 |
| RFM920RF100-4,0 | 0–4,0 bar (0–57 psi) Tankstellenstecker |
| RL-RF100-4,0-K | 0–4,0 bar (0–57 psi) Manometer* |
Hochleistungsreifenfüllmessgeräte für PKW (eichfähig) Manometer 80 Ø
| Bestellnummer | Ausführung |
|---|---|
| RFM900RF80-4,0 | 0–4 bar (0–57 psi) Momentstecker |
| RFM910RF80-4,0 | 0–4 bar (0–57 psi) Hebelstecker VG8 |
| RFM920RF80-4,0 | 0–4 bar (0–57 psi) Tankstellenstecker |
| RL-RF80-4,0-K | 0–4 bar (0–57 psi) Manometer* |
| RFM900RF80-4,0G | geeicht 0–4,0 bar (0–57 psi) Momentstecker |
| RFM910RF80-4,0G | geeicht 0–4,0 bar (0–57 psi) Hebelstecker VG8 |
| RFM920RF80-4,0G | geeicht 0–4,0 bar (0–57 psi) Tankstellenstecker |
Hochleistungsreifenfüllmessgeräte für PKW / LKW (eichfähig) Manometer 63 Ø
| Bestellnummer | Ausführung |
|---|---|
| RFM900RF63-10 | 0–10 bar (0–142 psi) ungeeicht Momentstecker |
| RFM910RF63-10 | 0–10 bar (0–142 psi) ungeeicht Hebelstecker VG8 |
| RFM920RF63-10 | 0–10 bar (0–142 psi) ungeeicht Tankstellenstecker |
| RL-RF63-10-K | 0–10 bar (0–142 psi) ungeeicht Manometer* |
| RFM900RF63-10G | 0–10 bar (0–142 psi) geeicht Momentstecker |
| RFM910RF63-10G | 0–10 bar (0–142 psi) geeicht Hebelstecker VG8 / |
| RFM920RF63-10G | 0–10 bar (0–142 psi) geeicht Tankstellenstecker |
Hochleistungsreifenfüllmessgeräte PKW / LKW (eichfähig)
Manometer 80 Ø
| Bestellnummer | Ausführung |
|---|---|
| RFM900RF80-12 | 0–12 bar (0–170 psi) ungeeicht Momentstecker |
| RFM910RF80-12 | 0–12 bar (0–170 psi) ungeeicht Hebelstecker VG8 |
| RFM920RF80-12 | 0–12 bar (0–170 psi) ungeeicht Tankstellenstecker |
| RFM980RF80-12 | 0–12 bar (0–170 psi) ungeeicht Hebelstecker VG12 |
| RL-RF80-12-K | 0–12 bar (0–170 psi) ungeeicht Manometer mit Schutzkappe |
| RFM900RF80-12G | 0–12 bar (0–170 psi) geeicht Momentstecker |
| RFM910RF80-12G | 0–12 bar (0–170 psi) geeicht Hebelstecker VG8 |
| RFM920RF80-12G | 0–12 bar (0–170 psi) geeicht Tankstellenstecker |
| RFM980RF80-12G | 0–12 bar (0–170 psi) geeicht Hebelstecker VG12 |
Hochleistungsreifenfüllmessgeräte PKW / LKW (nicht eichfähig)
Manometer 80 Ø
| Bestellnummer | Ausführung |
|---|---|
| RFM900RF80-16 | 0–16 bar (0–230 psi) ungeeicht Momentstecker |
| RFM910RF80-16 | 0–16 bar (0–230 psi) ungeeicht Hebelstecker VG8 |
| RFM920RF80-16 | 0–16 bar (0–230 psi) ungeeicht Tankstellenstecker |
| RFM980RF80-16 | 0–16 bar (0–230 psi) ungeeicht Hebelstecker VG12 |
| RL-RF80-16-K | 0–16 bar (0–230 psi) ungeeicht Manometer mit Schutzkappe |
Hochleistungsreifenfüllmessgeräte für Flugzeuge Manometer 80 Ø
| Bestellnummer | Ausführung |
|---|---|
| RFM910RF80-25 | 0–25 bar (0–360 psi) beleuchteter Manometer Hebelstecker VG8 |
| RFM980RF80-25 | 0–25 bar (0–360 psi) beleuchteter Manometer Hebelstecker VG12 |
| RFM930RF80-25 | 0–25 bar (0–360 psi) beleuchteter Manometer Patentanschluss VG8 |
| RFM940RF80-25 | 0–25 bar (0–360 psi) beleuchteter Manometer Patentanschluss VG12 |
| RFM920RF80-25 | 0–25 bar (0–360 psi) beleuchteter Manometer Tankstellenstecker |
| RFM990RF80-25 | 0–25 bar (0–360 psi) beleuchteter Manometer Schraubanschluss VG8 |
| RFM995RF80-25 | 0–25 bar (0–360 psi) beleuchteter Manometer Schraubanschluss VG12 |
| RFM 950.1RF 80-25 | Kupplungssystem mit Stecknippel 0–25 bar (0–360 psi) Grundgerät mit Kupplungen |
| RFM910.1S | Kupplungssystem mit Stecknippel 0–25 bar (0–360 psi) Schlauch mit Hebelstecker VG8 |
| RFM980.1S | Kupplungssystem mit Stecknippel 0–25 bar (0–360 psi) Schlauch mit Hebelstecker VG12 |
| RFM930.1S | Kupplungssystem mit Stecknippel 0–25 bar (0–360 psi) Schlauch mit Patentanschluss VG8 |
| RFM940.1S | Kupplungssystem mit Stecknippel 0–25 bar (0–360 psi) Schlauch mit Patentanschluss VG12 |
| RFM920.1S | Kupplungssystem mit Stecknippel 0–25 bar (0–360 psi) Schlauch mit Tankstellenstecker |
| RFM990.1S | Kupplungssystem mit Stecknippel 0–25 bar (0–360 psi) Schlauch mit Schraubanschluss VG8 |
| RFM995.1S | Kupplungssystem mit Stecknippel 0–25 bar (0–360 psi) Schlauch mit Schraubanschluss VG 12 |
| RL-RF80-25-K | Kupplungssystem mit Stecknippel 0–25 bar (0–360 psi) Manometer mit Schutzkappe |
Hochleistungsreifenfüllmessgeräte für Flugzeuge Manometer 80 Ø
| Bestellnummer | Ausführung |
|---|---|
| RFM910-BW33 | 0–40 bar (0–580 psi) beleuchteter Manometer Füllschlauch zum Aufschrauben VG8 Prüfschlauch VG8 Verschlusskupplung |
| RFM910-BW33.1 | 0–40 bar (0–580 psi) beleuchteter Manometer Schraubanschluss VG8 |
| RFM910-BW33.3 | 0–40 bar (0–580 psi) beleuchteter Manometer Schraubanschluss VG 12 |
| RL-RF80-40-K | 0–40 bar (0–580 psi) beleuchteter Manometer mit Schutzkappe |
Technische Daten:
- Anzeige / Genauigkeit ¹ / Wandlungsrate: 11 mm hoch, Bargraphanzeige / 0,5 % v.EW. ± 1 Digit / 5/sec
- Anzeige umschaltbar: bar / psi / kpa
- Druckbereiche nach EN: 0–5 bar, 0–10 bar, 0–20 bar, weitere auf Anfrage
- Druckart: positiver Überdruck, negativer Überdruck
- Überlastgrenze: 2-fach, max. 1000 bar
- Messstoffberührende Teile: Messbereiche ≤ 50 bar Edelstahl; AL203; NBR, Messzelle Keramik, Messbereiche ≥ 100 bar nur Edelstahl, Messzelle Dünnfilmtechnik
- Druckanschluss: G ¼ B, ¼ NPT, weitere Anschlüsse auf Anfrage
- Stabilität pro Jahr: ≤ ± 0,2 % v.EW. bei Referenzbedingungen
- Speicher: MIN / MAX (nicht flüchtig auch bei Batteriewechsel)
- Display: beleuchtet
- Spannungsversorgung: 2 x 1,5 V Mignonzelle AA
- Betriebsdauer: 4000 h (AA 2000 mAh)
- Temperaturkomp. Bereich: 0 … 60 °C
- Temperatureinfluss
- Nullpunkt / Messspanne: ≤ ± 0,15 % pro 10 K
- Schutzart zul. rel. Luftfeuchte: IP 65 nach EN 60529 / IEC 529 < 90 %, nicht kondensierend
- Störaussendung² / Störfestigkeit²: nach EN 61326
- Temperaturbereiche Lager / Messstoff / Umgebung: -20 … 70 °C / -30 … 85 °C (-30 … 100 °C bei Messbereich ≥ 100 bar) / -10 … 60 °C
- Gehäuse: Edelstahl, Schutzkappe schwarz
- Gewicht: ca. 0,4 kg
- ¹ Messabweichung nach IEC 61298-2, einschließlich Nichtlinearität, Hysterese, Nullpunkt- und Endwertabweichung
- ² Konformitätserklärung auf Anfrage
- CE – Konformität
- Das Digitalmanometer erfüllt alle Anforderungen der EN 61 326 an die Störemission und Störfestigkeit für den Einsatz im Industriebereich.
- Wir empfehlen die Verwendung abgeschirmter Leitungen. Um den hohen Schutz des Gerätes gegen elektromagnetische
- Störungen nicht zu beeinträchtigen, ist die Installation und Kabelverlegung sachgerecht auszuführen.
